Produktdetails:
Zahlung und Versand AGB:
|
Modell: | ND8010HDL | Signal-Art: | SD-SDI (270Mbps)/HD-SDI (1.485Gbps) |
---|---|---|---|
Betriebstemperatur: | 0°C | 60°C/32°F | 140°F | Power Supply: | 5~24DC |
Lagertemperatur: | -30°C | 70°C/-22°F ~158°F | Dimension: | 110x 48 X.25 Millimeter/4,33 x 1,89 x 0,98 bewegt Schritt für Schritt fort |

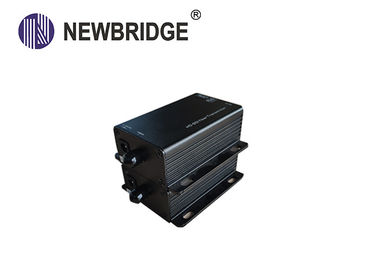

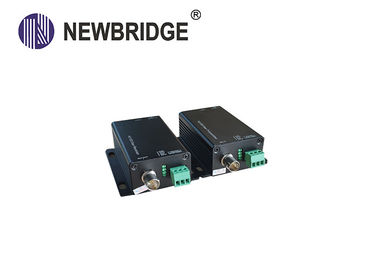

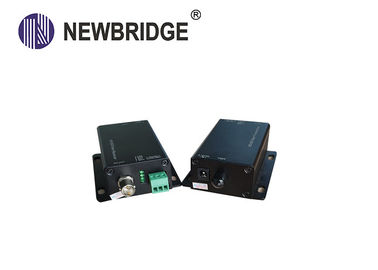

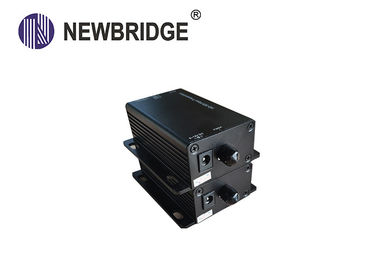

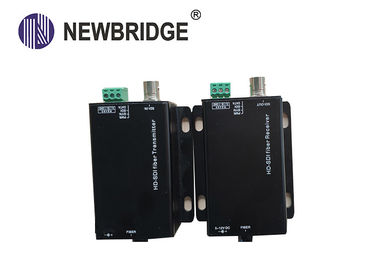

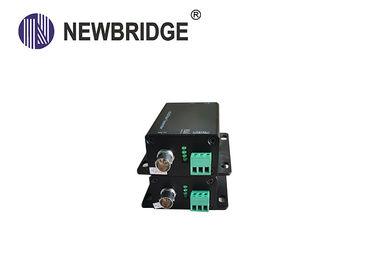

Miniart Konverter-optischer Transceiver HD SDI mit einzelnem Fasermonomode-
1. Überblick
Optischer Transceiver Newbridge® ND8010HDL HD-SDI ist eine Miniart HD-SDI optischer Transceiver. Es ist eine perfekte und wirtschaftliche Übertragungseinrichtung, zum von HD/HD-SDI Video, von eingebettetem Audio und von Daten RS485 über Glasfaser zu übertragen.
Übermittler wird als Sendeseite, Empfänger wird verwendet als Empfängerseite benutzt. er stützt sich zu SMPTE292M-, SMPTE259M-Standard sowie DVB-ASI (EN50083-9) zum digitalen Fernsehsignalformat.
ND8010HDL |
L Video der Unterstützungs 1channel HD-SDI bettete Audiosignal über Faser ein L Sd, HD-Selbst-entdeckung, stützte Übertragungsrate von 270 Mbit/s zu 1.485G bit/s L Getriebeabstand ist von 0km bis 80KM über Multimodefaser oder Einmodenfaser. L stützen SMPTE 259M (1.485Gbps), SMPTE 259M (270Mbps) und DVB-ASI L Stützplug-and-play-Funktion
|
Diagramm 2.Application
3. Spezifikationen
Modell | HD-SDI optischer Sender u. Empfänger |
Quantität/Art | Monomode-, einzelne Faser |
Max. Distance | 0m-20Km (40km/60km optional) |
Verbindungsstück | FC |
Wellenlänge | 1310nm/1550nm |
Sendeleistung | -10dbm~-3dbm |
Maximale empfangende Empfindlichkeit | <-34dbm> |
Signal-Art | SD-SDI (270Mbps)/HD-SDI (1.485Gbps) |
Stützeingabeformat |
Sd: 525i @ 59.94Hz, 625i @ 50Hz HD: 720p @ 25Hz/29.97Hz/30Hz 720p @ 50Hz/59.94Hz/60Hz 1080i @ 50Hz/59.94Hz/60Hz 1080p @23.98Hz/24Hz/25Hz/29Hz/3 0Hz |
Videostandard | SMPTE 292M und SMPTE 259M |
DATEN comm. Methode | RS - 485/Halbduplex |
Stromversorgung | 5~24DC |
Leistungsaufnahme | 3~5 Watt |
Betriebstemperatur | 0°C | 60°C/32°F | 140°F |
Lagertemperatur | -30°C | 70°C/-22°F ~158°F |
Relative Luftfeuchtigkeit | 20~90% relative Feuchtigkeit (Nicht-Kondensation) |
Maß | 110x 48 X.25 Millimeter/4,33 x 1,89 x 0,98 bewegt Schritt für Schritt fort |
Gewicht | 220g (Tx und Rx) |
4. Auftrags-Informationen
Teilnummer | Beschreibung des Produktes | Einheit |
ND-8010HDL-Tx | HD-SDI Optisch-Übermittler | PC |
ND-8010HDL-Rx | HD-SDI Optisch-Empfänger | PC |
