Produktdetails:
Zahlung und Versand AGB:
|
| Größe: | 104×98×28mm | InputInterface: | 1xBNCSDI |
|---|---|---|---|
| Spg.Versorgungsteil: | DC 5V~12V | POWERCONSUMPTION: | 3~5 Watt |
| StorageTemperature: | -30°C~70°C | SDIImpedance: | 75ohms |

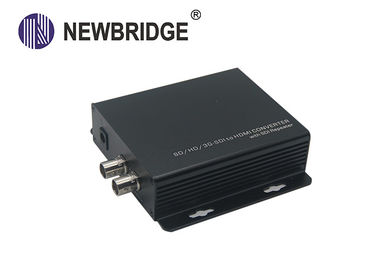

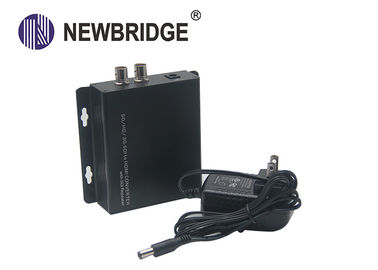

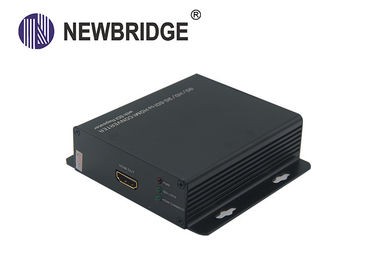

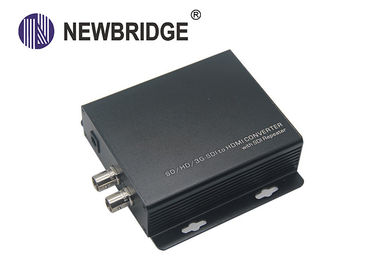

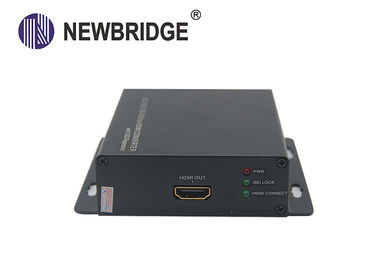

3G-SDI Video-Audio Koaxialadapter 1080P SDI zu HDMI-Konverter HD/SD/3G-SDI NEU
1. Überblick
Konverter Newbridge® ND6210B ist eine Ausrüstung, die exklusive Anwendung ist, wenn es Signal des Einfachkanals SDI in HDMI-Signal umwandelt. Er integriert SDI-Übermittler und HDMI-Demodulator, der bequem SDI-Signal in HDMI-Signal, an der mittleren Zeit, es umwandelt, trennt und wandelt das Audiosignal SDI-Signals und dann es einbettet es zu HDMI-Signal, das Video und das Audio synchron zu verwirklichen um, die synchron übertragen.
Das Gerät ist entworfen, um zu Bedienschalter, Benutzer in der Lage zu sein kann HDMI-Ertrag wählen, oder DVI gab durch it.in die mittlere Zeit, diese Ausrüstung hat eine Kanalloopbackfunktion in SDI-Signalausgabe aus, Benutzer kann, angebracht überwachend in dieser Stelle.
2. Eigenschaften
|
ND6210B |
L Eingabeformat der Unterstützungs SDI: 480i, 576i, 720p30/50/60, 1080p24/25/30, 1080i 50/60, 1080p50/60.
L ermitteln automatisch den anpassungsfähigen HDMI HDMI EDID besten Modus Informationen |
Diagramm 3.Application
4. Maße
5. Spezifikationen
| Modell | NB6210B |
| Input-Schnittstellen-Art | 1x BNC SDI |
| Eingangssignal | SD-SDI (270Mbps), HD-SDI (1.485Gbps), 3G-SDI (2.97Gbps) |
| Stützeingabeformat |
Sd: 525i @ 59.94Hz, 625i @ 50Hz HD: 720p @ 23.98/24Hz/25Hz/29.97Hz/30Hz/50Hz/60Hz 1080i @ 50Hz/59.94Hz/60Hz 1080p @23.98Hz/24Hz/25Hz/29.97Hz/30Hz 3G: 1080p @ 50Hz/60Hz |
| SDI-Signal-Strecke | 0.8V pp. |
| SDI-Widerstand | 75 Ohm |
| SDI-Koppelungs-Art | Wechselstrom-Koppelung |
| SDI-Schleife heraus schließen an | 1x BNC SDI |
| HDMI-/DVIausgabeschnittstelle | 1x HDMI |
| Frequenz-Bandbreite | 165MHz/bis zum Standard mit HDCP: HDMI 1,3 |
| Stromversorgung | 5~12DC |
| Leistungsaufnahme | 3~5 Watt |
| Betriebstemperatur | -10°C | 60°C/14°F | 140°F |
| Lagertemperatur | -30°C | 70°C/-22°F ~158°F |
| Relative Luftfeuchtigkeit | 20~90% relative Feuchtigkeit (Nicht-Kondensation) |
| Maß | 104x 98x 28mm |
| Gewicht | 280g |
6. Auftrags-Informationen
| Teilnummer | Beschreibung des Produktes | Einheit |
| ND6210B | SD/HD/3G-SDI zu HDMI-Konverter | PC |
